Composite drive shaft

Carbon fiber drive shaft

درایو شفت فیبر کربن

درایوشفت ها یا گاردانها یا محورها با کاربرد انتقال گشتاوردر تجهیزات دوار طی سالهای متمادی ازفولاد مرغوب ویا آلومینیوم ساخته شده اند. در سه دهه اخیر بدنه اصلی گاردانها و گاهی فلنچ ها و کوپلینگ  طرفین آنها از جنس کامپوزیت های پیشرفته (معمولا فیبر کربن) ساخته و تحت نام درایوشفت های فیبر کربن composite drive shaft  در صنایع مختلف بکار گرفته شده اند .استفاده از کامپوزیتها در ساخت گاردان های صنعتی ، پاسخی به نیاز صنعت برای دستیابی به شفتی با عملکرد بهتر، وزن سبک تر و سرعت بحرانی بالاتر ورفع عیوب شفت های فولادی بوده است . مشخصات مطلوب و برتر کامپوزیتهای الیافی باعث گردیده که محورهای ساخته شده از فیبر کربن  در  برخی کاربردها : مانند خودروهای خاص و یا برجهای خنک کننده و توربینها و پمپ ها  به انواع فولادی ترجیح داده شوند.





استفاده از درایو شفتهای کامپوزیتی  درکشورما درصنایع فولاد ، پالایشگاه و پتروشیمی ، صنایع نیروگاهی و …  سابقه ای بیش ازبیست سال داشته ونمونه های خارجی این محصول بهمراه تجهیزات صنعتی مختلف خریداری و به وفور درصنایع داخلی نصب گردیده اند .این محصول از سال ۱۳۹۰ تابحال ، تولید داخلی  داشته و از آنها بااسامی مختلف مانند : محور درایو کامپوزیت ، شافت فیبرکربن ، محور کامپوزیتی انتقال توان یا درایو شفت کربن فایبر نام برده میشود .

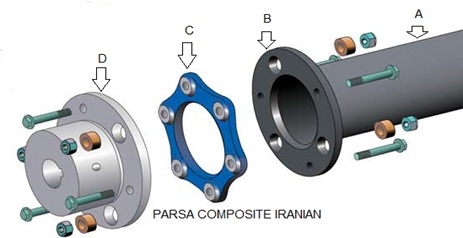

درایو شفت های فیبر کربنی عموما از اجزای نام برده  در شکل  ذیل تشکیل می شوند:



  • : A  : یک قطعه لوله کامپوزیتی ساخته شده از فیبر کربن (spacer)
  • : B : دو عدد فلنچ نصب شده در طرفین این لوله که میتواند فولادی یا از جنس کامپوزیت باشد.
  • : C: دو عدد عضو انعطاف پذیر برای جبران ناهمراستایی در حین کارکرد قطعه که فلکسیبل المنت flexible element)) یا شیمز         shimsنامیده میشود.
  • : D: دو عدد هاب فولادی در دو طرف قطعه برای اتصال شفت  به تجهیزات مختلف



شرکت فنی مهندسی پارسا کامپوزیت ایرانیان ( دانش بنیان) تولید کننده محصولات کامپوزیت ( فیبر کربن و فایبرگلاس ) میباشد :

  1. گاردانهای فیبر کربن یا درایو شفت ها و محورهای کامپوزیت جهت استفاده در برجهای خنک کننده و توربین ها
  2. شیمز پک  و المانهای قابل انعطاف فلزی – کوپلینگ  shims pack – coupling





سبکی ، مقاومت در برابر خوردگی و ضریب انبساط دمایی نزدیک صفر و مقاومت در برابر نابلانسی  ،  مشخصات برتر این نوع از درایو شفت ها نسبت به شفت‌های فلزی است .

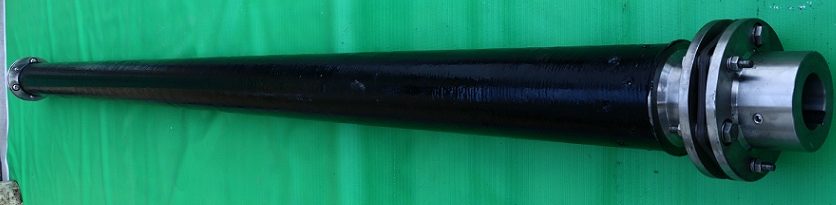

در حال حاضر  شفت های کامپوزیتیِ بسیار سبک  که در طول مدت زمان سرویس دهی خود  نیاز به بالانس مجدد ندارند تا طول ۶ متر بصورت یک تکه در شرکت فنی مهندسی پارسا کامپوزیت ایرانیان ساخته میشوند

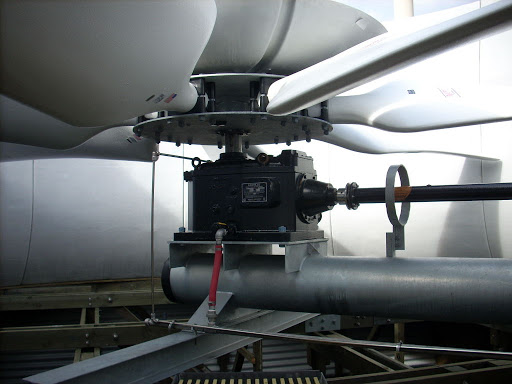

درایو شفت های  بکار رفته در کولینگ تاورها بدلیل شرایط موجود در تاور ،  بایستی در برابر خوردگیهای شیمیمایی مقاومت بالایی داشته و در عین سبکی به منظور آسانی نصب یا تعویض ، برای کارکرد در سرعتهای بالا بهینه شده باشند .

این محور ها بدلیل سبکی جهت نصب نیاز به کرن یا جرثقیل سنگین نداشته و مضافا آنکه کامپوزیت ها ذاتا در برابر خوردگی شیمیایی مقاومت عالی دارند و طراحی آنها بر اساس عمر خستگی نامحدود انجام میگردد.

درایو شفت های فیبر کربن شرکت پارسا کامپوزیت ایرانیان  پس از تولید:

  • ، در شرایط واقعی کارکرد تست گردیده
  • با گارانتی بی قید و شرط دوساله
  • با ۱۰ سال خدمات پس از فروش
  • بهمراه گواهی بالانس شفت ،

                          تحویل مصرف کننده میگردد.
